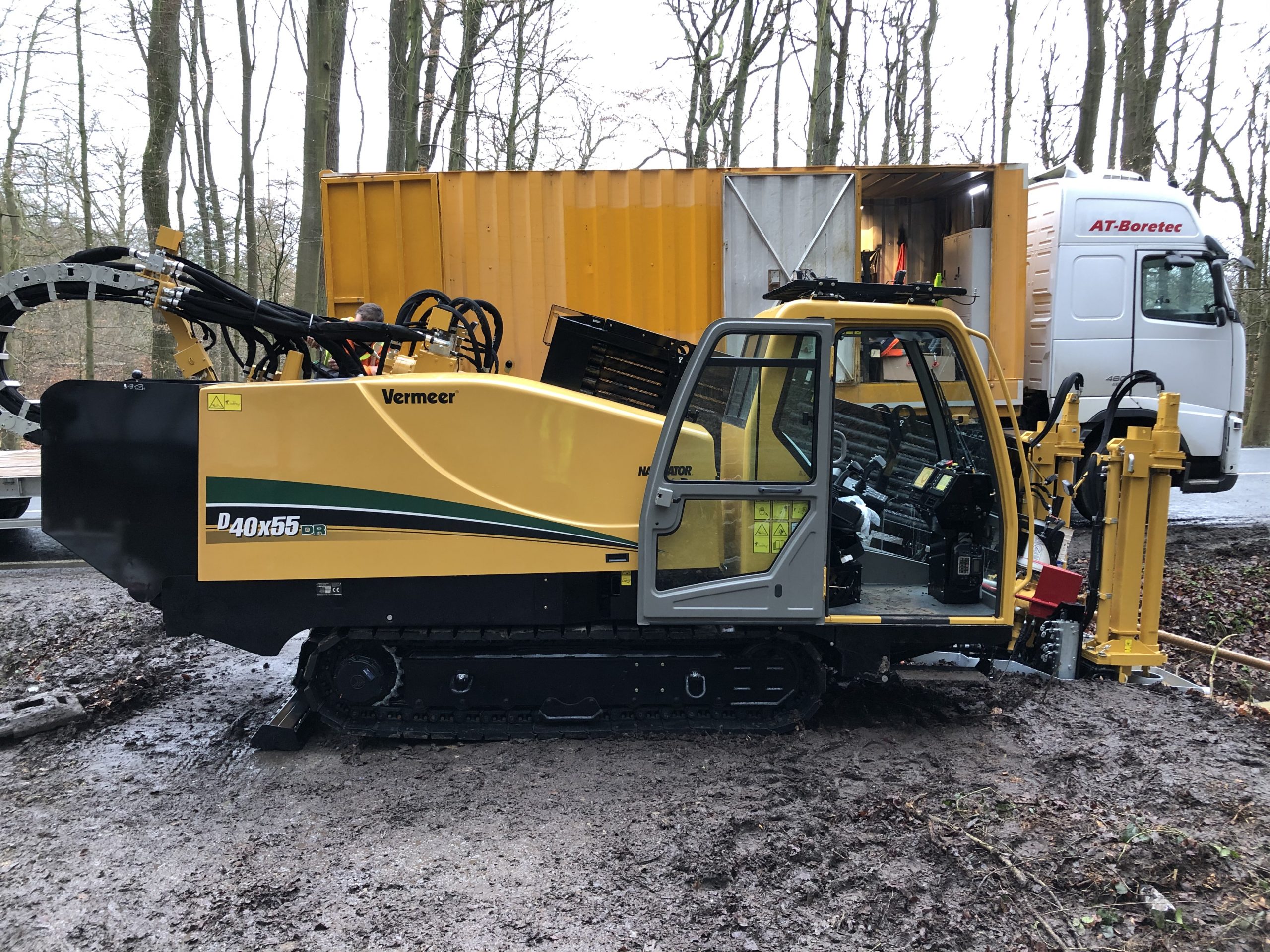

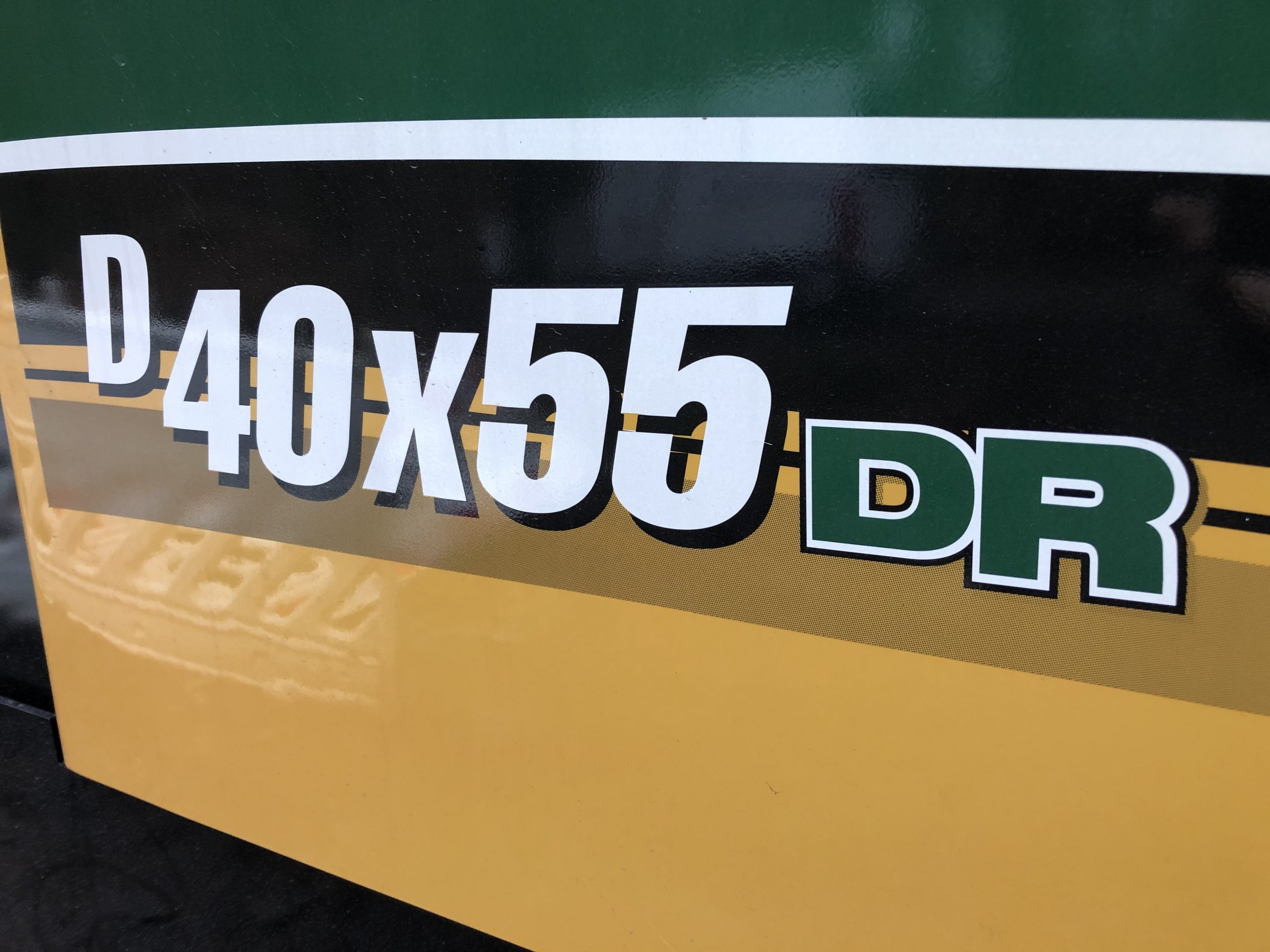

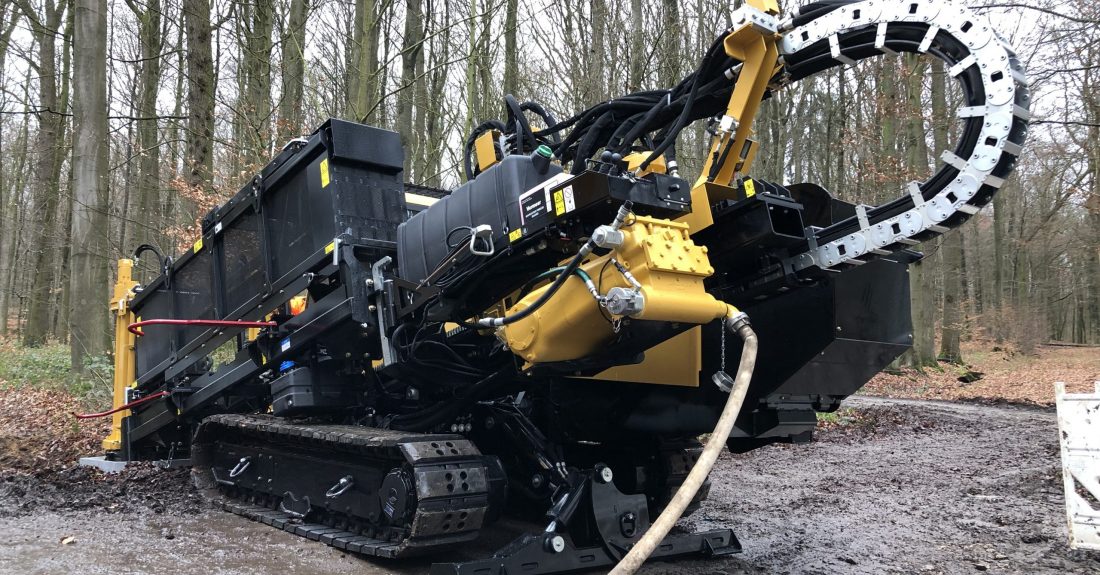

VERMEER D40x55DR S3 HDD FELSANLAGE:
Die Horizontalspülbohrmaschine D40x55DR S3 Navigator® von Vermeer zeichnet sich durch herausragende Effizienz in unterschiedlichsten Bodenverhältnissen aus, von hartem, mittelweichem und weichem Gestein bis hin zu Lehm/Erde und Ton. Diese Felsbohrmaschine setzt auf eine fortschrittliche Doppelbohrstangentechnologie, bei der die Innenstange das erforderliche Drehmoment für den Bohrmeißel bereitstellt, während die Außenstange für die nötige Lenkfähigkeit und das entsprechende Rotationsdrehmoment beim Aufweiten sorgt. Diese Kombination gewährleistet eine hohe Bohrleistung und maximale Flexibilität bei der Auswahl des optimalen Werkzeugs je nach den vorherrschenden Bodenbedingungen. Das ermöglicht eine umfassende Installation mit nur einer einzigen Maschine.
Bohrtechnik: horizontal mit Ausrichtung
Anwendung: Multifunktion
Bewegbarkeit: auf Raupen
Bohreinheit: drehbar, Imloch
Weitere Eigenschaften: hydraulisch
Bohrungsdurchmesser: 15cm (6 in)
Gesamtlänge (in Betrieb): 671 cm (264 in)
Gesamtbreite (in Betrieb): 226cm (89 in)
Gesamthöhe (in Betrieb): 279 cm (110 in)
Gewicht der Maschine: 14.515 kg (32000,1 lb)
Motorleistung: 104, kW (141,94 hp)
Hydraulischer Arbeitsdruck: 62 bar (899 psi)
Max. Fahrgeschwindigkeit: 5 km/h (3 mph)
Anwendung und Verfahren

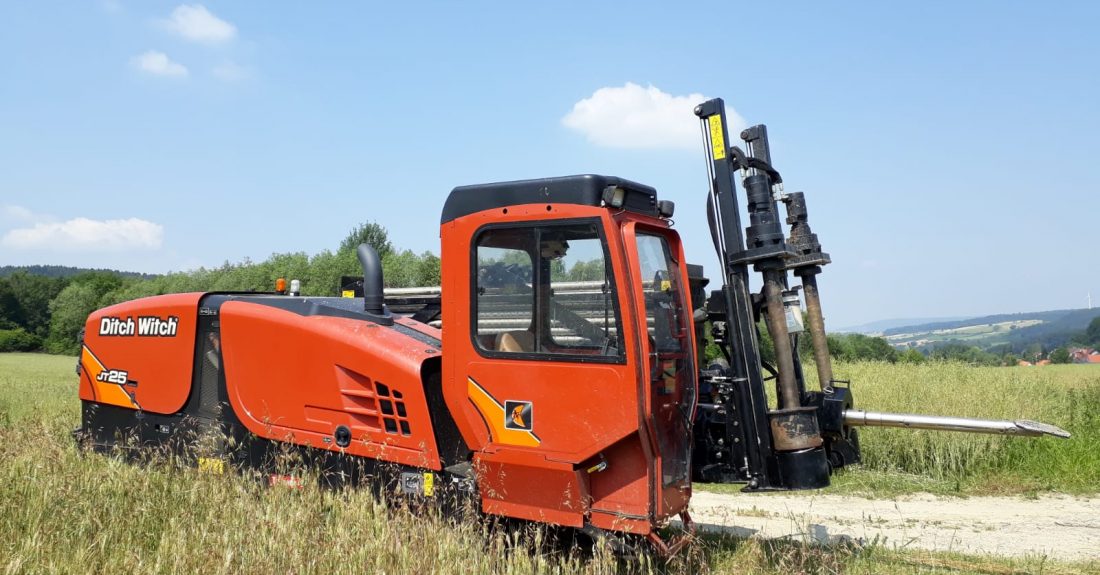

JT 25 Ditch Witch:
Die JT 25 ist eine forstgeschrittene Horizontalspülbohrmaschine (HDD) der Firma Ditch Witch, einem renommierten Hersteller von Bau- und Tiefbaumaschinen. Die JT 25 wurde entwickelt, um horizontale Bohrungen in einer Vielzahl von Boden- und Gesteinsbedingungen durchzuführen, ohne dabei die Oberfläche aufzureißen.
Die JT 25 verfügt über einen leistungsstarken Diesel-Motor mit einer beträchtlichen Leistung von 140 PS. Sie ist mit einem robusten und stabilen Chassis ausgestattet, das mit Gummiketten für maximale Traktion und Geländegängigkeit versehen ist. Die Maschine verwendet eine fortschrittliche Bohrtechnologie, bei der eine rotierende Bohrspitze eingesetzt wird, um den Boden zu durchdringen und gleichzeitig das Bohrloch zu stabilisieren.
Mit ihrer präzisen Steuerung und ihrem ergonomischen Design bietet die JT 25 eine einfache Bedienung und eine hohe Produktivität. Sie ist mit einer fortschrittlichen Bedienkonsole ausgestattet, die dem Bediener umfassende Informationen über den Bohrfortschritt liefert. Die Maschine verfügt auch über ein automatisches Rückholungssystem, das den Bohrkopf automatisch zurückzieht, um Zeit und Arbeitsaufwand zu sparen.
Die JT 25 zeichnet sich durch ihre Vielseitigkeit aus und kann in verschiedenen Anwendungen eingesetzt werden, darunter die Installation von Rohren und Kabeln, die Verlegung von Versorgungsleitungen, die Erstellung von Wasserbrunnen und vieles mehr. Sie ist sowohl für den Einsatz in städtischen als auch in ländlichen Gebieten geeignet und ermöglicht eine präzise und effiziente Bohrung mit minimaler Störung der Oberfläche.
Länge: | 5.900 mm |
Breite: | 2.210 mm |
Höhe: | 2.530 mm |
Gewicht: | 9.435 kg |
Motor: | Cummins, Turbodiesel |
Leistung: | 104,0 kW/140 PS |
Zugkraft: | 120,0 kN |
Schubkraft: | 120,0 kN |
Drehmoment: | 5.423 Nm |
Bohrgestänge Biegeradius: | 47 m |
Bohrstange: | 3,00 m Länge |
Anwendung und Verfahren

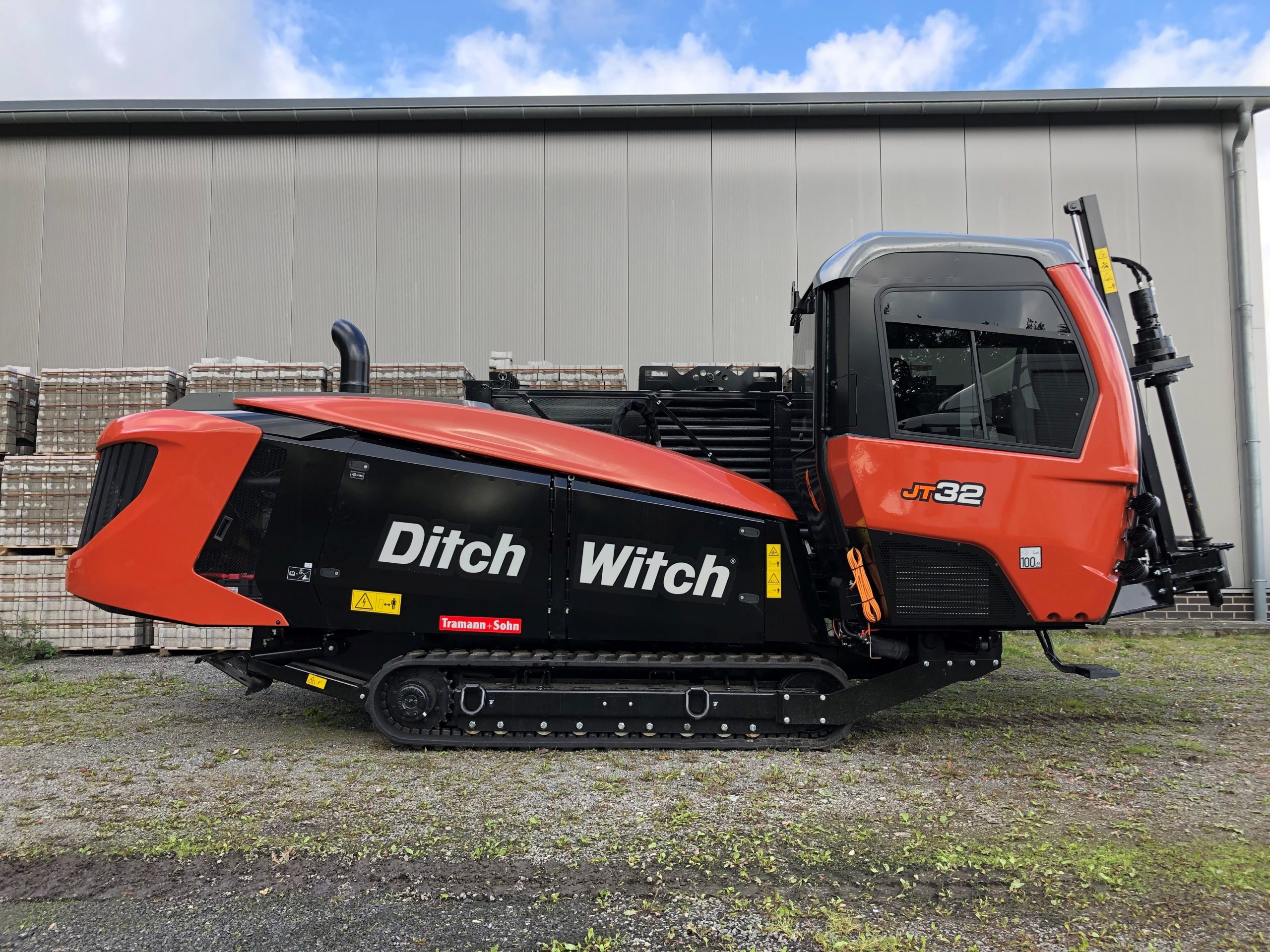

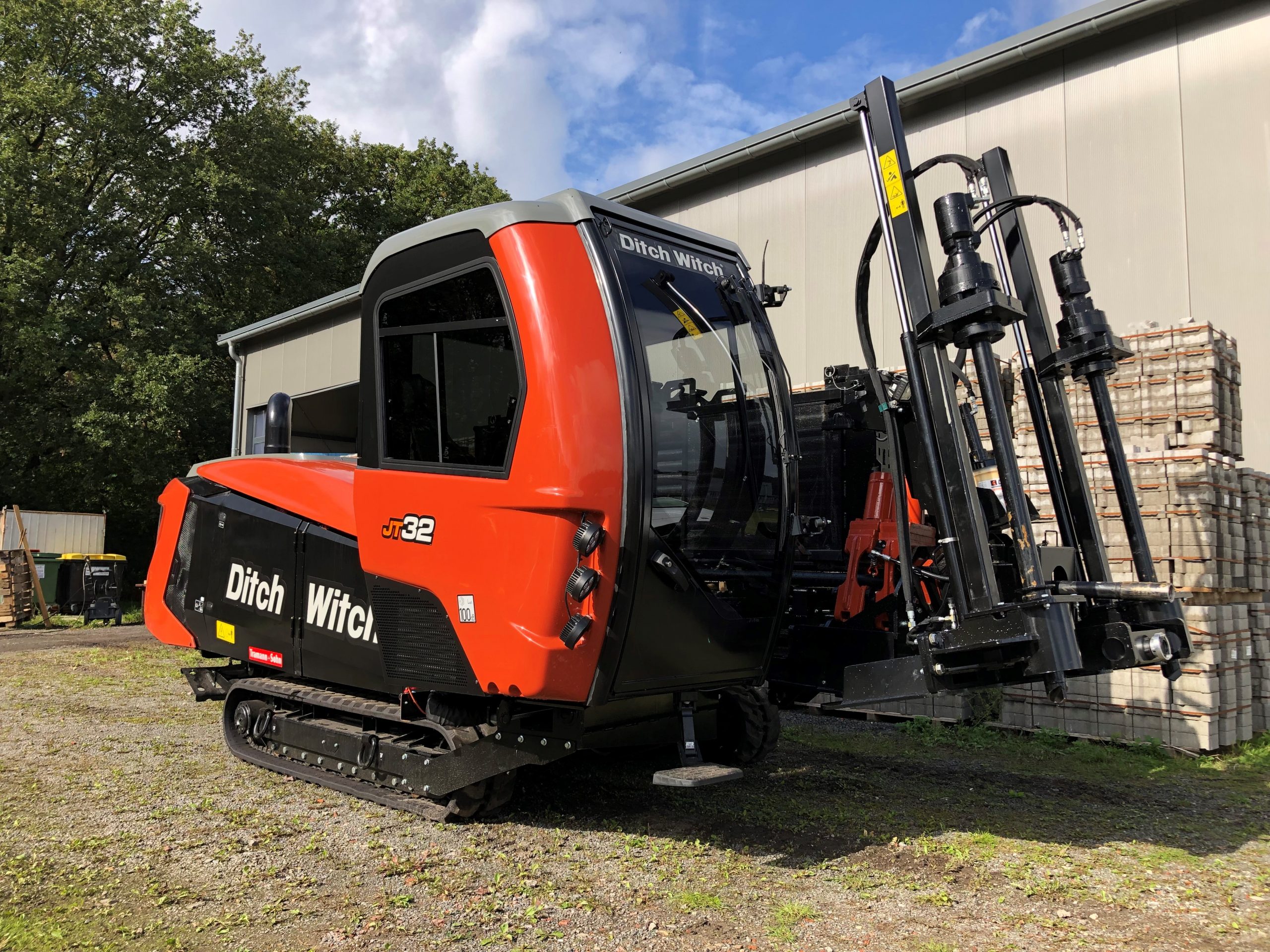

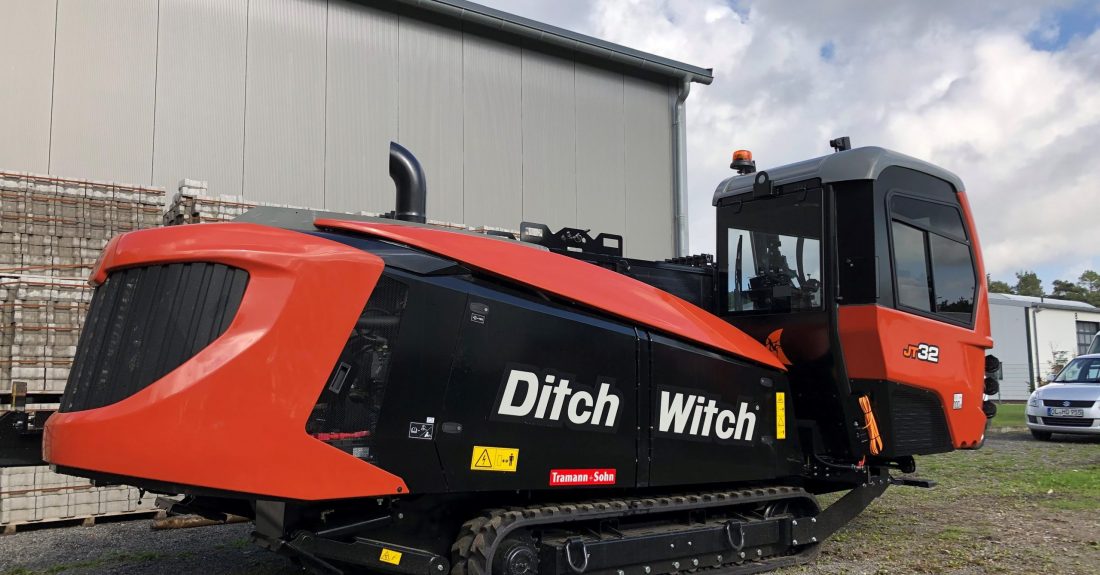

Ditch Witch JT 32:
Die JT 32 ist eine leistungsstarke Horizontalspülbohrmaschine (HDD) der renommierten Marke Ditch Witch. Sie wurde entwickelt, um horizontal Bohrungen in einer Vielzahl von Boden- und Gesteinsbedingungen durchzuführen und dabei die Oberfläche minimal zu stören.
Die JT 32 verfügt über einen robusten und langlebigen Aufbau und ist mit einem kraftvollen Diesel-Motor ausgestattet, der eine beeindruckende Leistung bietet. Sie ist in der Lage, Vereisungsbohrungen, Mikropfähle und andere Anwendungen in einer Vielzahl von Branchen durchzuführen.
Die JT 32 ist mit fortschrittlicher Technologie ausgestattet, um eine präzise Steuerung und effiziente Leistung zu gewährleisten. Sie verfügt über ein hochentwickeltes Bedienfeld, das dem Bediener alle erforderlichen Informationen über den Bohrfortschritt und die Maschinenleistung liefert. Dies ermöglicht eine einfache Überwachung und Einstellung während des Betriebs.
Die Maschine bietet eine Reihe von Funktionen und Optionen, darunter einen automatischen Gestängewechsler, eine Bohrautomatik, ein hydraulisches Schwerlast-Verankerungssystem und eine leistungsstarke On-Board-Hochdruckpumpe für die Spülung. Diese Funktionen ermöglichen es der JT 32, den Bohrprozess zu optimieren und gleichzeitig die Effizienz und Genauigkeit zu maximieren.
Die JT 32 von Ditch Witch ist eine zuverlässige und vielseitige Wahl für alle Arten von Bohraufgaben. Sie bietet eine Kombination aus Leistung, Effizienz und Benutzerfreundlichkeit, die den Anforderungen der Kunden gerecht wird und ihnen dabei hilft, ihre Projekte erfolgreich abzuschließen.
Länge: | 6.460 mm |
Breite: | 2.260 mm |
Höhe: | 2.460 mm |
Gewicht: | 11.376 kg |
Motor: | Cummins 4 Zyl., Turbodiesel |
Leistung: | 115 kW / 155 PS |
Zugkraft: | 142,0 kN / 14,2 t |
Schubkraft: | 142,0 kN / 14,2 t |
Drehmoment: | 5.694 Nm |
Drehzahl: | 200 U/min |
Bohrgestänge Biegeradius: | 37,5 m |
Bohrstange: | 3,05 m Länge |
Geschwingkeit: | 4,6 km/h |

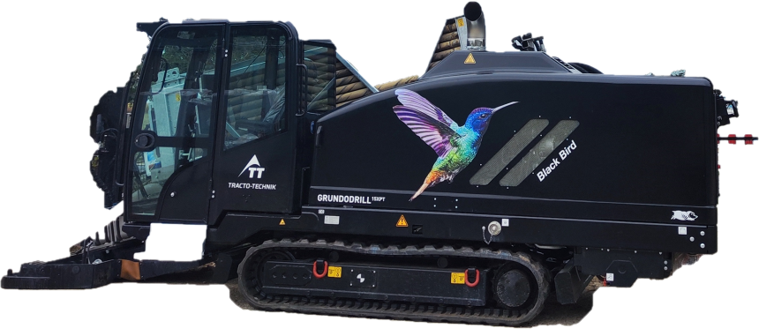

Tracto 15XPT
Die Tracto 15XPT ist eine Horizontalbohrmaschine, die für anspruchsvolle Bohraufgaben entwickelt wurde. Mit ihrem leistungsstarken Antrieb bietet sie eine hohe Bohrleistung und Zugkraft, was auch in schwierigen Bodenverhältnissen effizientes Bohren ermöglicht.
Trotz ihrer Leistungsfähigkeit verfügt sie über ein kompaktes Design, das eine einfache Handhabung und Manövrierfähigkeit auf der Baustelle ermöglicht. Ausgestattet mit modernster Steuerungstechnologie ermöglicht die Tracto 15XPT eine präzise Steuerung der Bohrung, was eine genaue Ausrichtung und Positionierung gemäß den Projektanforderungen gewährleistet.
Sie ist vielseitig einsetzbar und eignet sich für eine Vielzahl von Bohranwendungen, einschließlich der Verlegung von Versorgungsleitungen, Kabeln und Rohren unter Hindernissen wie Flüssen, Straßen und Gebäuden hindurch. Dank ihrer robusten Konstruktion ist die Tracto 15XPT für den Einsatz unter anspruchsvollen Bedingungen ausgelegt und bietet Zuverlässigkeit und Langlebigkeit.
Mit ihrem effizienten Spülsystem gewährleistet sie eine kontinuierliche Spülung während des Bohrprozesses, was die Entfernung von Bohrmaterialien aus dem Bohrloch erleichtert. Insgesamt ist die Tracto 15XPT eine leistungsstarke und zuverlässige Horizontalbohrmaschine, die bei Bauunternehmen und Auftragnehmern aufgrund ihrer Präzision, Vielseitigkeit und Robustheit beliebt ist.
Eigenschaften.
• Drehmoment bei Drehzahl von-bis 6500 Nm
• Zugkraft 160 kN
• Druckkraft 160 kN
• max. Aufweit ø 500 mm
• max. Bohrlänge 400 m
• Antriebsleistung 119 kW
• Eigengewicht 11200 kg
• Bohrkopf ø 115 mm
• Serien Grundodrill

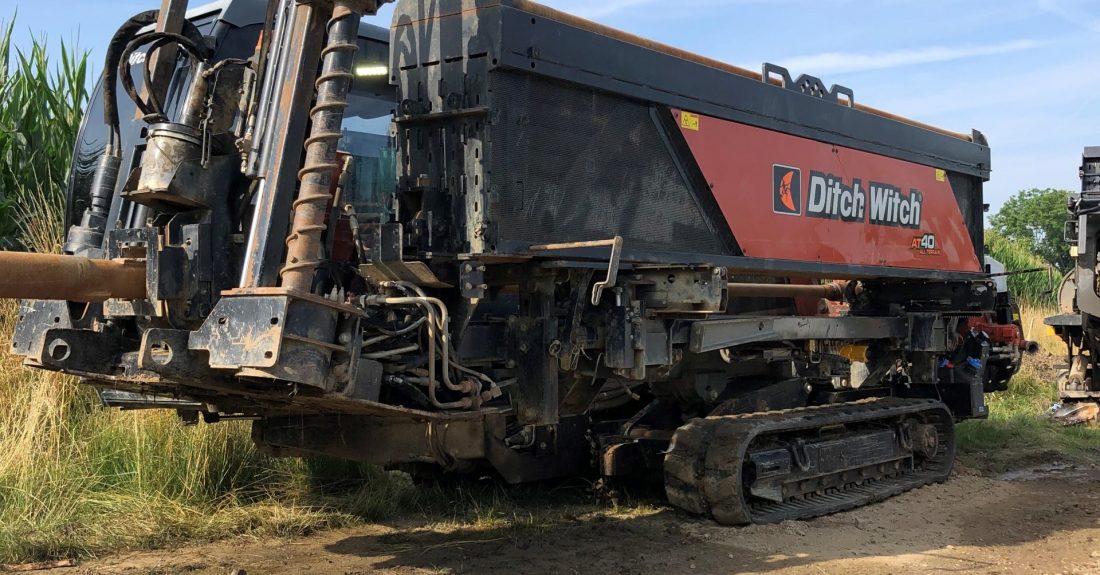

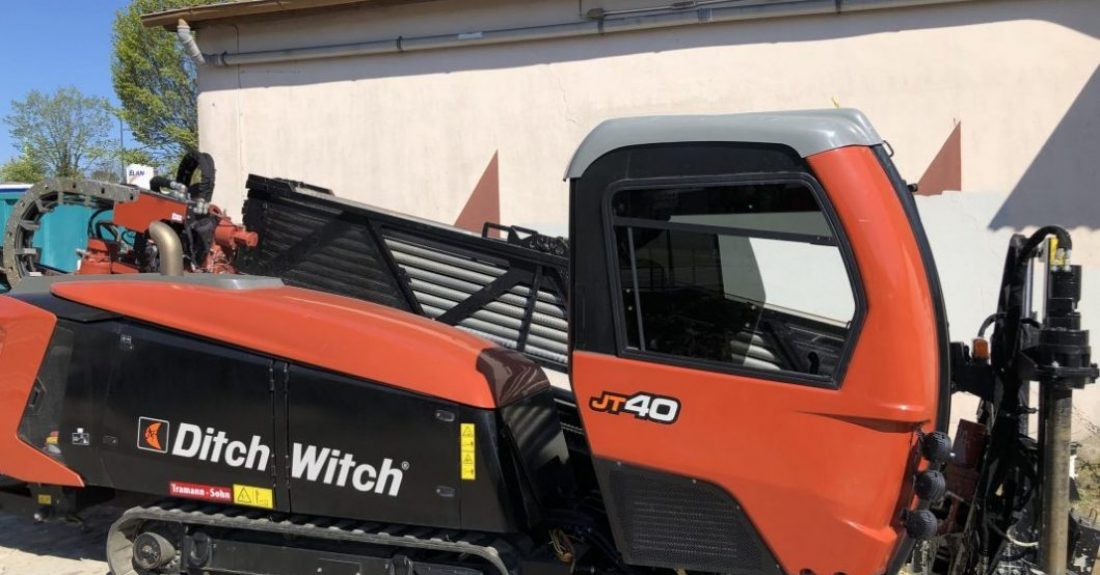

Ditch Witch JT 40
Die JT 40 von Ditch Witch ist eine beeindruckende Horizontalspülbohrmaschine (HDD) mit herausragenden Eigenschaften. Sie wurde speziell entwickelt, um präzise horizontale Bohrungen in verschiedenen Boden- und Gesteinsbedingungen durchzuführen.
Die JT 40 ist mit einem leistungsstarken Diesel-Motor ausgestattet, der eine beeindruckende Leistung für Bohrungen bietet. Diese Maschine eignet sich perfekt für anspruchsvolle Aufgaben wie die Verlegung von Versorgungsleitungen, Kabelinstallationen und die Errichtung von Bewässerungssystemen.
Mit fortschrittlicher Technologie ermöglicht die JT 40 präzise Steuerung und effiziente Bedienung. Das benutzerfreundliche Bedienfeld erleichtert die Handhabung, während Funktionen wie die automatische Gestängepositionierung, die Bohrautomatik und das hydraulische Schwerlast-Verankerungssystem den Bohrprozess optimieren.
Die JT 40 verfügt über eine leistungsstarke On-Board-Hochdruckpumpe, die eine effiziente Spülung des Bohrlochs gewährleistet. Dadurch wird der Bohrfortschritt maximiert und Ablagerungen werden effektiv entfernt.
Mit ihrer Zuverlässigkeit, Leistungsfähigkeit und Benutzerfreundlichkeit ist die JT 40 die ideale Lösung für eine Vielzahl von Anwendungen, sowohl in städtischen als auch in ländlichen Umgebungen. Diese Maschine kombiniert herausragende technische Innovation mit praktischer Anwendbarkeit und bietet damit eine effiziente und erfolgreiche Lösung für Bohrprojekte.
Länge: | 7.500 mm |
Breite: | 2.360 mm |
Höhe: | 2.900 mm |
Gewicht: | 12.500 kg |
Motor: | Cummins QSB 4.5 T4, Diesel |
Leistung: | 119,0 kw / 160,0 PS |
Zugkraft: | 178,0 kN |
Schubkraft: | 178,0 kN |
Drehmoment: | 7.460 Nm |
Bohrgestänge Biegeradius: | 45 m |
Bohrstange Länge | 4,50 m |
Ditch Witch AT 40:
Die AT 40 von Ditch Witch beeindruckt nicht nur durch ihre herausragende Leistung, sondern auch durch ihre Benutzerfreundlichkeit und Haltbarkeit. Dank ihrer robusten Konstruktion und hochwertigen Komponenten ist die Maschine langlebig und zuverlässig.
Besonders bemerkenswert ist das innovative Bedienfeld der AT 40, das dem Bediener Echtzeitinformationen bietet. Dadurch lässt sich der Bohrvorgang präzise steuern und überwachen. Funktionen wie der automatische Gestängepositionierer ermöglichen zudem ein schnelles und einfaches Einsetzen des Gestänges, was Zeit spart und die Produktivität steigert.
Ein weiteres Highlight der AT 40 ist das hydraulische Schwerlast-Verankerungssystem. Dieses gewährleistet eine sichere und stabile Verankerung der Maschine während des Bohrens, selbst unter schwierigen Bodenverhältnissen. Dadurch wird eine präzise Bohrung ermöglicht und das Risiko von Fehlausrichtungen minimiert.
Die AT 40 verfügt zudem über eine leistungsstarke On-Board-Hochdruckpumpe, die eine effiziente Spülung des Bohrlochs ermöglicht. Dadurch wird eine optimale Reinigung des Bohrlochs gewährleistet, was einen reibungslosen Bohrprozess unterstützt.
Die Vielseitigkeit der AT 40 macht sie zu einer geeigneten Maschine für verschiedene Branchen und Anwendungsbereiche. Egal ob es um die Verlegung von Versorgungsleitungen oder den Ausbau der Telekommunikationsinfrastruktur geht, diese Maschine bietet eine zuverlässige und effiziente Lösung für anspruchsvolle Bohranforderungen.
Länge: | 7.500 mm |
Breite: | 2.360 mm |
Höhe: | 2.900 mm |
Gewicht: | 12.600 kg |
Motor: | Cummins QSB 4.5 |
Leistung: | 119,0 kW / 160 PS |
Zugkraft: | 178,0 kN |
Schubkraft: | 178,0 kN |
Drehmoment (innen/außen): | 2.710 / 7.460 Nm |
Drehzahl (innen/außen): | 225 / 280 U/min |
Bohrgestänge Biegeradius: | 52 m |
Bohrstange Länge: | 4,57 m |
Vorschubgeschwindigkeit: | 55,0 m/min |
